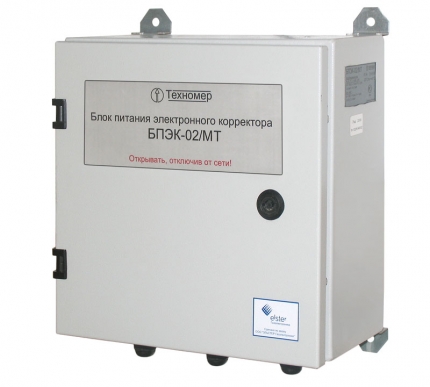

Модуль телеметрии БПЭК-02/МТ с МР260 Производитель: г. Арзамас, Россия На заказ . Требуется предоплата. Доставка по России: СДЭК, Энергия или Деловыми Линиями.. Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru или звоните по телефонам: 8(83147)7-36-55

БПЭК-02/МТ предназначен для:

• передачи данных с комплексов СГ-ЭК (корректоры ЕК270 или ЕК260) на диспетчерский пункт по GSM сети;
• ретрансляции сигналов (линий) четырехпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону;
• питания электронных корректоров объёма газа ЕК270 и ЕК260, установленных во взрывоопасной зоне, стабилизированным напряжением.

Область применения:

• Cистемы сбора информации с комплексов учета газа СГ-ЭК.
• БПЭК-02/МТ устанавливается вне взрывоопасной зоны.
• Встроенный GSM модем обеспечивает передачу данных с узла учета газа.
• Дополнительно, в состав БПЭК-02/МТ входит модуль функционального расширения МР260, который имеет один свободный канал связи (к первому подключен GSM-модем) для подключения вторичного оборудования (компьютер, модем, принтер и т.д.)
• БПЭК-02/МТ имеет встроенный аккумулятор, что позволяет сохранять его полную работоспособность, включая функцию передачи данных через GSM модем, при отключении сетевого напряжения в течение не менее 24 часов.

Интерфейс

• БПЭК-02/МТ обеспечивает трансляцию четырёхпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону.
• В исполнении с МР260, встроенный GSM-модем подключен к первому интерфейсу модуля МР260. Второй интерфейс RS232 - свободен.

Цепи питания

• Питание БПЭК-02/МТ осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания –220В. Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания –220В.
• Выходное напряжение искробезопасной цепи питания - 8,6÷9,0В.
• Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
• Маркировка взрывозащиты - [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.
• Блок питания имеет встроенный аккумулятор для резервного электропитания, что позволяет сохранить его работоспособность при пропадании сетевого напряжения в течение не менее 24 часов.

Условия эксплуатации блока питания

• Диапазон рабочих температур от минус 20 до плюс 50°С.
• Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
• Класс защиты: IP 54.
• Максимальная длинна соединительного кабеля между ЕК270 (ЕК260) и БПЭК-02/МТ –300м.
• Срок службы блока питания не менее 12 лет.
