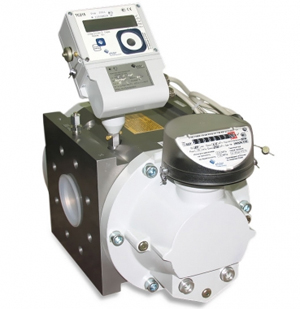

Комплекс учета газа СГ-ТК-Д-6 (корпус)

Комплекс учета газа СГ-ТК-Д-6 (корпус)

Производитель: Арзамас, Эльстер
На заказ . Требуется предоплата.
Доставка по России: СДЭК, Энергия или Деловыми Линиями.

Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru
Описание:

Комплекс учета газа СГ-ТК2-Д-6 предназначены для коммерческого учёта количества потребляемого газа в коммунальных хозяйствах. Созданы на базе счетчика газа BK-G4 и электронного корректора объема газа ТС220 (коррекция по температуре). Qmax=6 м3/ч; монтаж корректора на стену, датчика температуры в входной (выходной) патрубок счетчика газа.

Назначение: коммерческий учет объема потребляемого газа в коммунальном и бытовом хозяйстве.
Среда: природный газ, пропан-бутан, инертные газы.
Область применения: учет объема газа виндивидуальных домах, на малых предприятиях оборудованных газовыми плитами, нагревательными котлами и колонками.

Принцип действия:

Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик BK и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС220.

Выполняемые функции:

  • Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
  • Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
  • Формирование архива объемом более 500 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
  • Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
  • Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).

Вариант исполнения: монтаж корректора на стену


Корректор ТС 220 (1) может применяться со счетчиками газа BK (4). Для этого на входной патрубок счетчика устанавливается комплект монтажных частей (2), который оснащен гильзой датчика температуры для установки корректора и накидной гайкой для крепления к счетчику. Свободный конец комплекта монтажных частей соединяется с газопроводом. Корректор ТС 220 устанавливается в гильзу датчика температуры и фиксируется стопорньм винтом. Для передачи на вход корректора импульсов, прямо пропорциональных расходу газа, применяется генератор импульсов IN-Z31 ("геркон") (3), который крепится к отсчетному устройству счетчика при помощи специального фиксатора. Передача импульсов производится по кабелю, входящему в комплект IN-Z31.

Технические характеристики:
Номинальный расход Qном. 10
Максимальны расход Qмакс. 16
Минимальный расход Qмин. 0.10
Относительная погрешность при расходе.
От Qмин. до 0,1 Qном. % +/-3
Свыше 0,1 Qном. до Qмакс. % +/- 1,5
Максимальное рабочее давление кПа 50
Температура окружающей среды С -30...+60
Масса 5,7
Межповерочный интервал, лет. 10
Межосевое растояние, мм. 280
Габаритные размеры 405*234*330
Ду, мм 50

Дополнительные файлы:

Руководство по эксплуатации СГ-ТК2-Д-6
