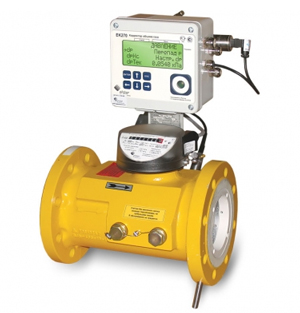

Комплекс учета газа СГ-ЭКВз-Т2-650/1,6 Ду=100мм

Комплекс учета газа СГ-ЭКВз-Т2-650/1,6 Ду=100мм

Производитель: г. Арзамас, Россия
На заказ . Требуется предоплата.
Доставка по России: СДЭК, Энергия или Деловыми Линиями.

Запрос на стоимость оборудования присылайте на e-mail: priborgaz@mail.ru
Описание:

Комплекс учет газа СГ-ЭК-Т2-650/1,6 предназначен для учета объема природного газа, приведенного к стандартным условиям, посредством автоматической электронной коррекции показаний по температуре, давлению и коэффициенту сжимаемости измеряемой среды, с помощью корректора объема газа ЕК-270 и турбинного счетчика газа TRZ/G400/1,6. Qmax=650 м3/ч; Рmax=16кгс/см2. Ду=100мм

Принцип работы:

Принцип действия комплекса СГ-ЭК основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.


Выполняемые функции:

  • Вычисление приведенного к стандартным условиям объема газа;
  • Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
  • Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
  • Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
  • Периодический вывод данных на принтер, оснащенный последовательным портом;
  • Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
  • Архивирование основных измеряемых и вычисляемых параметров;
  • Почасовая запись данных в архив за 9 месяцев;
  • Ввод и изменение исходных условий и данных (процедура настройки);
  • При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).

 Дополнительные функции в комплексах с корректором ЕК270:

  • Контроль температуры окружающей среды;
  • Контроль перепада давления на счетчике газа (не требует внешнего питания);
  • Использование дополнительных высокочастотных и среднечастотных датчиков импульсов для контроля расхода газа;
  • Возможность дистанционной настройки корректора с помощью SMS сообщений;
  • Удобный 4-строчный дисплей.

Технические характеристики:
  • Диапазон рабочих расходов:
    от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
  • Пределы допустимой относительной погрешности измерения объема газа, приведенного к стандартным условиям в диапазоне измерения параметров газа: температуры от минус 23 до плюс 600С и плотности от 0,668 до 1,0 кг/м3, с учетом погрешности измерения давления, температуры, вычисления коэффициента сжимаемости:
    исполнение СГ-ЭК-Т2-250...6500 (на базе счетчика TRZ G160...G4000):
    – диапазон расходов от 0,1 Qmax до Qмах; ± 1,5%;
    – диапазон расходов от Qmin до 0,1Qmax; ± 2,5%.

  • Диаметр условного прохода Ду,мм:Ду100
  • Максимальное рабочее давление: 1,6 МПа;
  • Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
  • Диапазон температур измеряемой среды комплекса:от -30 °С до +60 °С;
  • Диапазон температур окружающей среды комплекса: от -40 °С до +60 °С;
  • межповерочный интервал 5 лет.
  • Электропитание:
    от двух литиевых элементов питания со сроком службы не менее 5 лет;
    от внешнего источника питания.
  • Установка во взрывоопасной зоне.
Наименование
Давление газа


Низкое Среднее Высокое Высокое

2 кПа 0,3 МПа 0,6 МПа 1,2 МПа

(0,02 кгс/см2) (3 кгс/см2) (6 кгс/см2) (12 кгс/см2)
СГ-ЭКВз-Т2-0,2-650/1,6 65…650 м3/ч


СГ-ЭКВз-Т2-0,5-650/1,6
260…2600 м3/ч

СГ-ЭКВз-Т2-0,75-650/1,6

455…4550 м3/ч
СГ-ЭКВз-Т2-2,0-650/1,6


845…8450 м3/ч
Дополнительные файлы:

Руководство по эксплуатации СГ-ЭКВз-Т2-650/1,6
